EQUETTE ASSEMBLAGE 90°

L’équerre d’assemblage 90° complète est un accessoire indispensable pour toute structure nécessitant un angle droit précis et solide.
Conçue pour garantir un montage fiable et durable, cette équerre permet de réaliser des jonctions nettes en assurant un alignement parfait des profils.

Fabriquée dans un matériau robuste, cette équerre d’assemblage est prête à l’emploi avec tous les composants nécessaires : platine, visserie ou inserts d’assemblage (selon modèle) vous assurent un montage simplifié et rapide, sans nécessité de fabrication supplémentaire.
Son angle de 90° est respecté avec précision, ce qui limite les tolérances d’installation et garantit une structure rigide et stable.

Principe de mise en place :

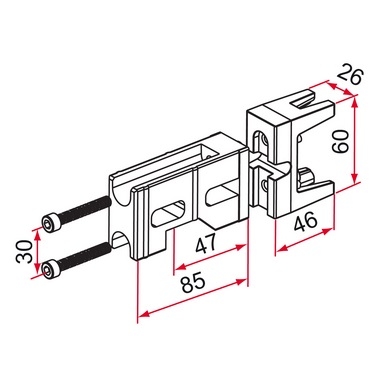

Percer dans le tube deux trous de diamètre 12 mm avec un entraxe de 30 mm à l'endroit où vous souhaitez réaliser votre assemblage à 90°.
Ensuite, glisser la première partie de l'équerre dans le tube jusqu'à faire coïncider les trous.
Fixer à l'aide des deux vis la deuxième partie de l'équerre sur la première partie qui se trouve dans le tube.
Percer un trou de diamètre 6,75 mm dans le deuxième tube en respectant la distance de 46 mm du bord du tube au milieu du trou.
Placer la cale de blocage et sa vis sur l'équerre, glisser le deuxième tube et, par le trou, serrer la vis de la cale de blocage à l’aide d’une clé 6 pans.
L'assemblage est ainsi réalisé.
Placer le capuchon plastique sur le trou pour une finition soignée.

Parmi les caractéristiques techniques notables, on retrouve :

• Résistance et solidité : Assure une durabilité accrue même dans des environnements exigeants
• Facile et rapide : La pose se fait par simple vissage sur les tubes

Pour toute question, notre équipe est à votre disposition au 03 86 98 21 20 et par email à secretariat@polydis.fr.
